一、介绍

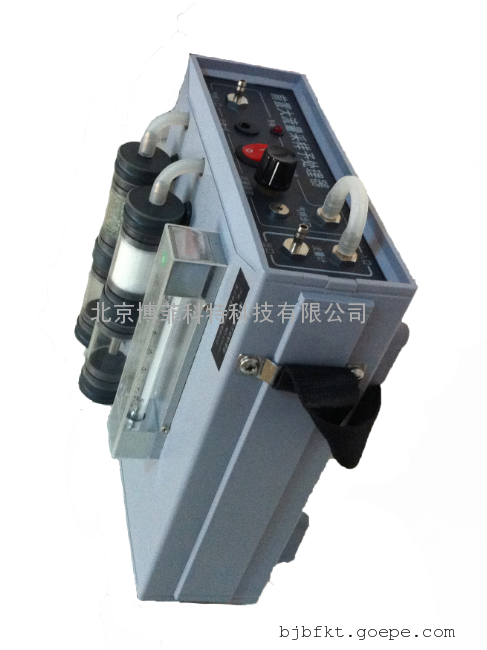

BFQZ烟气前置预处理器采用美国GAST公司先进的活塞式直流真空泵。强劲抽力、大流量、快速采样。大容量蓄电池，连续工作达4小时，边充电边工作可24小时不间断工作。
适用锅炉、加热炉、窑炉（水泥窑炉、玻璃窑炉、陶瓷窑炉等）焙烧炉、焚烧炉、焦炉等燃烧设备的烟气、尾气、废气、排气等气体采样、气体净化。
满足手持式、便携式、移动式（环境监测车、能源测试车、生产线上的质检采样设备）等单机、组机气体分析仪器或系统气体采样的进样流量和净化的技术要求。
原理利用流量计测量出气体分析仪的进样气流量后，调节流量调节器，使输出气体流量和分析仪的进样气体流量保持平衡。
参数前置强抽力大流量采样预处理器，由选用不同规格的真空泵分为A型、B型、C型三种。
A型-采样泵真空度（*大负值）为-67.7kPa
空载流量为6.5 l/min
-20Kpa 状况下采样流量为 4 l/min
压力流量特征性曲线图见图1
两级气体净化装置（两级脱水，两级除尘）
B型-采样泵真空度（*大负压）为-57.6kPa
空载流量为3.5 l/min
-20Kpa 状况下采样流量为 2 l/min
压力流量特征性曲线图见图2
一级气体净化装置（一级脱水，一级除尘）
C型-按用户的技术的要求设计
采样预处理器外形尺寸：260x120x210 mm 重量：3.5Kg
资料： VACUUM---真空泵 PRESSURE---压力 Flow--- 流量（升/分钟 1/min）
Pa---帕斯卡 Inoh Hg---英寸汞柱 1英寸汞柱=3.386Kpa
Psi---平方英寸磅数 1Psi=6.895Kpa bar---巴
1bar=10 pa
二、操作步骤：
1、“气体出口”、“流量计入口”不接通，用橡胶管将“流量计出口”与分析仪的“气体进口”连接，测量出分析仪的采样流量。
2、在现场用橡胶管接通“气体出口”和“流量计入口”（“流量计出口”空置），将分析仪的采样探头（或自卑探头）插入取样孔，探头上的橡胶管接本采样器的“气体入口”，开启采样器并调节“流量调 节”旋钮，使之大于分析仪的采样流量0.1—0.2 l/min。
3、用橡胶管连接采样器上的“流量计出口”和开启的分析仪上“汽样进口”，器流量应略高于 的采样流量，否则需要调整“流量调节”旋钮。
4、上述工作完成后为了避免气样的污染，流量计本次测试可暂停使用，则将橡胶管从采样器上的“流量计出口”拔出改接至“气体出口”即可。采样器上“流量计入口”所附的橡胶管另一端请接于“流量计出口”使流量计密封，防止水汽进入。
三、维护
-
经常观察“过滤脱水器”，及时更换上部污染的树脂纤维和排除下部的冷凝水。
-
装卸“过滤脱水器”见图3，分解各零件时可先用左手握住透明塑料筒，右手握住黑色上盖（或中套、下盖）略微向上旋转便可分离。要取出玻璃球时，请注意不要用力过猛，以免玻璃球洒落地面。玻璃球、透明塑料筒被污染时，可用热肥皂水清洗并吹干使用。
-
工作结束后，将“流量计入口”与“流量计出口”用橡胶管连接密封，防止水汽进入流量计。
成套：前置强力大流量采样预处理器一台。 12V DC 充电器一只。
流量计不接入的气路管道连接示意图
流量计接入时气路管道连接示意图
